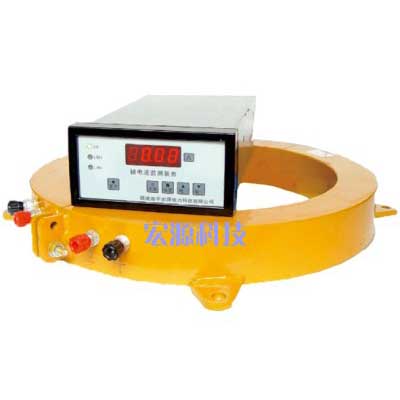

水輪發電機組運行時，由于定子、轉子間氣隙不相等，定子鐵心分片、磁極配置不對稱以及靜態勵磁等原因引起磁通不平衡。該不平衡磁通與軸切割產生軸電壓，并由此產生軸電流。軸電流將加速軸承潤滑油的老化、變質，最終導致軸瓦燒毀。ZDL軸電流監控裝置由軸電流互感器ZCT與軸電流監測裝置兩部分組成。用于監測水輪發電機組軸產生的軸電流變化，以保護軸承潤滑系統。       ZCT軸電流互感器具有兩個線圈繞組，即工作繞組和測試?yán)@組。測試?yán)@組用于校驗系統精度。       ZDL軸電流監控裝置采用24位2通道AD分別測量軸電流及測試?yán)@組電流真有效值，大大提高了測量精度。采用2個4位LED顯示器。正常工作時；PV顯示軸電流大小，SV顯示報警值A(chǔ)L。校驗系統精度時；PV切換顯示校正后軸電流及校正量，SV顯示測試?yán)@組電流。簡化了用戶的校驗裝置，提高了校驗精度。       ZDL具有2級報警繼電器輸出?？蛇x擇4~20mA變送輸出功能，及Modbus  RTU通訊協議，RS-485通訊接口
