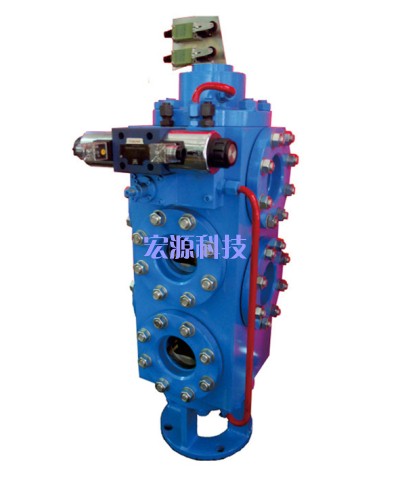

HCV組合式重錘卸荷閥是由一個二位六通換向閥、一個二位四通手電換向閥和一個節流閥集合而成。用于水電站重錘關閉原理調速液壓系統中。當水輪發電機組發生事故低油壓，或者調速器關閉導致水機構操作失靈致使水輪發電機組轉速過高時，HCV組合式重錘卸荷閥動作，其閥芯在彈簧和差壓作用下?lián)Q向，將調速器供油阻斷，接力器的上、下兩腔同時接回油，在重錘重力作用下關閉導水機構，防止事故發生，為水輪發電機組的正常運行提供安全可靠的保護。
HCV組合式重錘卸荷閥設計優化，集成化程度高，體積小動作可靠，使用壽命長，安裝方便，占地?。徊捎霉?jié)流裝置來調整接力器關閉時間，并能起到液壓緩沖作用。
產品特點
-
集成化程度高、體積小、重量輕、安裝空間小、安裝調試方便
-
采用節流裝置，調節關閉時間
-
動作準確、穩定可靠
-
本閥上所有元件均采用板式插裝連接，密封性能好，維修調試方便。
技術參數
-
額定壓力：2.5MPa、4.0MPa、6.4MPa
-
公稱通徑：50、80、100、125、150mm
-
電源電壓：220VDC、220VAC（若有其它電壓要求可定做）
-
接點型式：AC220V 5A DC220V 0.5A
-
環境溫度：5~40℃
-
相對濕度：95%R.H
-
安裝方式：立式、臥式安裝均可
